Går det att reparera ett axiallager för tiltdyna? Denna fråga är en frekvent förfrågan bland kunder i olika branscher som förlitar sig på dessa väsentliga komponenter. Som en ledande leverantör av Tilting Pad Thrust Bearings kommer jag att fördjupa mig i detaljerna om huruvida dessa lager kan repareras, under vilka omständigheter reparation är möjlig och konsekvenserna av reparation kontra utbyte.
Förstå axiallager för tiltdyna

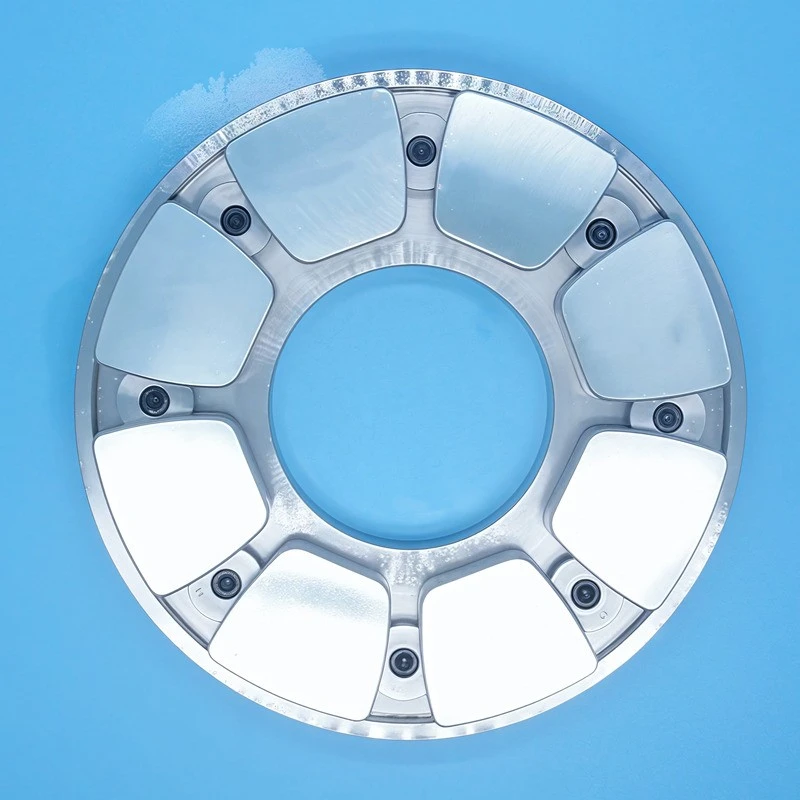

Innan vi diskuterar reparationsmöjligheterna är det viktigt att förstå vad ett axiallager för tiltdyna är. ATilting Pad axiallagerbestår av flera individuella dynor som tillåts luta fritt på en vridpunkt. Denna design gör det möjligt för lagret att anpassa sig till axelns rörelse- och belastningsförhållanden, vilket ger utmärkt stabilitet och minskar friktionen. Dessa lager används ofta i applikationer med hög hastighet och hög belastning som turbiner, pumpar och kompressorer.
En tiltdyna axiallagerenhetinkluderar dynorna, en bärring och ibland ytterligare komponenter för smörjning och temperaturövervakning. DePad axiallagerpads själva är vanligtvis gjorda av höghållfasta material med en specialiserad ytbeläggning för att förbättra prestanda och hållbarhet.
Möjlighet att reparera
Svaret på huruvida ett axiallager med tiltdyna kan repareras är inte ett enkelt ja eller nej. Det beror till stor del på skadans omfattning och art.
Smärre skada
I fall av mindre skador, såsom lätta skåror på lagerkuddarna eller mindre slitage på ytan, är reparation ofta ett gångbart alternativ. Lätt skåra kan ibland avlägsnas genom en process som kallas skumning eller bearbetning. Detta innebär att man försiktigt tar bort ett tunt lager material från dynans yta för att eliminera skårmärkena och återställa en slät yta.
Mindre slitage på vridpunkterna kan också åtgärdas. Till exempel, om vridpunkterna har upplevt en liten deformation, kan de bearbetas om till sina ursprungliga dimensioner. Smörjningsanalys kan också utföras under reparationsprocessen. Om smörjmedlet har blivit förorenat kan lagret rengöras noggrant och smörjsystemet kontrolleras för eventuella problem som kan ha lett till kontamineringen.
Måttlig skada
När skadan är mer måttlig, såsom betydande slitage på lagerkuddarna eller skador på bärringen, blir reparationen mer komplex men fortfarande möjlig i vissa fall. Om lagerkuddarna har slitits utöver den grad av enkel skumning, kan de ibland beläggas om. Specialiserade beläggningar kan appliceras för att återställa dynornas ytegenskaper, förbättra deras belastning - bärförmåga och minska friktionen.
För en skadad bärring, om skadan är lokaliserad, kan det vara möjligt att reparera den genom svetsning eller bearbetning. Detta kräver dock en hög kompetensnivå och strikt kvalitetskontroll för att säkerställa att den reparerade bärringen uppfyller de krav som krävs.
Allvarlig skada
Vid allvarliga skador, som spruckna dynor eller en kraftigt deformerad bärring, kanske reparation inte är ett praktiskt alternativ. Spruckna dynor kan äventyra lagrets strukturella integritet, och försök att reparera dem kan leda till framtida fel. En kraftigt deformerad bärring kan orsaka felinriktning av dynorna, vilket kan resultera i ojämn belastning och för tidigt slitage. I sådana situationer är byte av lagret ofta det rekommenderade tillvägagångssättet.
Reparationsprocess
Om ett beslut fattas om att reparera ett axiallager för tiltdyna, följs vanligtvis en systematisk process.
- Inspektion: Det första steget är en noggrann inspektion av lagret. Detta inkluderar visuell inspektion, dimensionsmätning och oförstörande testning såsom ultraljudstestning eller magnetisk partikelinspektion. Inspektionen hjälper till att identifiera skadans omfattning och plats.
- Demontering: Lagret är försiktigt demonterat för att komma åt alla komponenter. Detta kräver specialiserade verktyg och tekniker för att undvika att orsaka ytterligare skada under processen.
- Rengöring: Alla komponenter rengörs för att avlägsna smuts, skräp och gammalt smörjmedel. Detta är ett viktigt steg eftersom det möjliggör en mer exakt bedömning av skadan och säkerställer att reparationsprocessen utförs i en ren miljö.
- Reparera: Beroende på skadans art används lämpliga reparationstekniker. Detta kan innebära bearbetning, ombeläggning, svetsning eller andra processer som beskrivits tidigare.
- Återmontering: Efter att reparationen är klar sätts lagret ihop igen. Under återmontering finns strikta kvalitetskontrollåtgärder på plats för att säkerställa att alla komponenter är korrekt installerade och inriktade.
- Testning: Det reparerade lagret utsätts sedan för en serie tester, inklusive lasttestning och prestandatestning. Dessa tester är utformade för att säkerställa att lagret uppfyller de erforderliga specifikationerna och fungerar tillförlitligt i den avsedda applikationen.
Kostnad - nyttoanalys av reparation vs. utbyte
När man överväger om man ska reparera eller byta ut ett axiallager med tiltdyna, är en kostnads-nyttoanalys viktig.
Reparera
- Kosta: Att reparera ett lager är i allmänhet billigare än att byta ut det, särskilt vid mindre till måttliga skador. Kostnaden för reparation inkluderar huvudsakligen arbete, material för reparation (som beläggningar eller svetsmaterial) och provning.
- Driftstopp: Driftstoppen i samband med reparation är vanligtvis kortare än den för utbyte. Detta beror på att reparationsprocessen ofta är mer fokuserad på att fixa de skadade komponenterna snarare än att köpa och installera ett nytt lager.
- Prestanda: Ett korrekt reparerat lager kan ofta återställa utrustningens ursprungliga prestanda. Det är dock viktigt att notera att det reparerade lagret kanske inte har samma livslängd som ett nytt lager, särskilt om skadan var allvarlig.
Ersättning
- Kosta: Kostnaden för utbyte inkluderar kostnaden för det nya lagret, installationen och eventuella relaterade kostnader såsom byte av smörjmedel. Nya lager kan vara dyra, särskilt för specialiserade applikationer.
- Driftstopp: Byte kräver vanligtvis mer stillestånd eftersom det kan ta tid att köpa det nya lagret och slutföra installationsprocessen.
- Prestanda: Ett nytt lager erbjuder fördelen av att ha den senaste design- och tillverkningstekniken, vilket kan resultera i förbättrad prestanda och längre livslängd jämfört med ett reparerat lager.
Slutsats
Sammanfattningsvis kan ett axiallager för lutande kuddar repareras i många fall, särskilt när skadan är liten till måttlig. Beslutet att reparera eller byta ut bör dock baseras på en omfattande bedömning av skadan, kostnads-nyttoanalys och de specifika kraven i ansökan.
Som en pålitlig leverantör av Tilting Pad Thrust Bearings har vi expertis och resurser för att hjälpa dig att fatta rätt beslut. Oavsett om du behöver en reparationsservice eller ett nytt lager kan vi förse dig med högkvalitativa lösningar skräddarsydda efter dina behov. Om du har några frågor eller är intresserad av att diskutera dina lagerkrav är du välkommen att kontakta oss för en detaljerad konsultation och upphandlingsdiskussion.
Referenser
- Harris, TA, & Kotzalas, MN (2007). Rullningslageranalys. Wiley.
- Zorzi, C., & Pennacchi, P. (2012). Tillståndsövervakning av tipplager i turbomaskineri. Mekaniska system och signalbehandling, 27, 26 - 42.
