Inom maskintekniken spelar lager en avgörande roll för att säkerställa en smidig drift av olika maskiner. Bland de olika typerna av lager som finns tillgängliga utmärker sig Babbitt Flanged Bearings för sin unika design och exceptionella prestanda. Som en pålitlig leverantör avBabbitt Flänslager, Jag är glad över att fördjupa mig i krångligheterna i hur dessa lager fungerar och varför de är ett föredraget val i många industriella tillämpningar.
Förstå Babbitt Bearings
Innan vi utforskar arbetsmekanismen för Babbitt Flanged Bearings är det viktigt att förstå begreppetBabbitt kullageri allmänhet. Babbitt-lager är en typ av glidlager som använder en mjuk, vit metallegering känd som Babbitt-metall som lageryta. Denna legering, vanligtvis sammansatt av tenn, antimon och koppar, erbjuder utmärkta anti-friktionsegenskaper, hög belastningskapacitet och god kompatibilitet med axelmaterialet.
Babbitt-metallen är vanligtvis gjuten eller bunden på ett starkare underlagsmaterial, såsom stål eller brons. Denna kombination gör att lagret tål höga tryck samtidigt som det ger en slät yta för axeln att rotera på. Babbitt-metallens mjuka natur hjälper också till att bädda in främmande partiklar som kan komma in i lagret, vilket förhindrar skador på axeln.

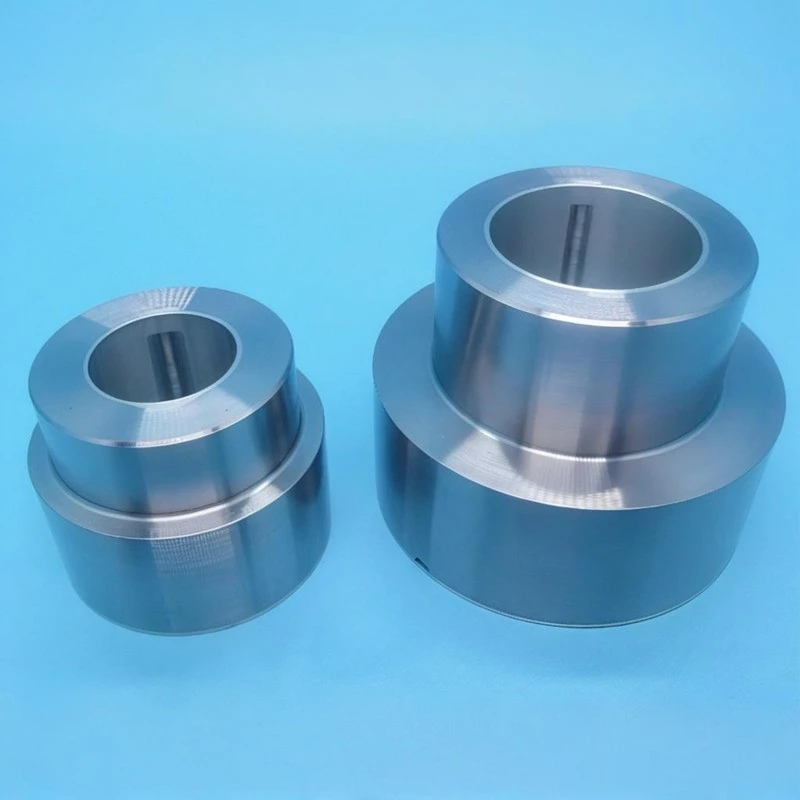

Anatomy of Babbitt Flanged Bearings
Babbitt flänslager är en specialiserad typ av Babbitt-lager med en fläns eller krage i ena eller båda ändarna. Flänsen tjänar flera syften. För det första ger den axiell placering och fasthållning, vilket förhindrar att lagret rör sig axiellt längs axeln. Detta är särskilt viktigt i applikationer där axeln måste placeras exakt. För det andra kan flänsen fungera som en tätning för att förhindra läckage av smörjmedel och hålla föroreningar borta från lagret.
Lagret består av flera nyckelkomponenter. Det yttre skalet är vanligtvis tillverkat av ett starkt och styvt material som stål, vilket ger det strukturella stödet för lagret. Inuti skalet finns ett lager av Babbitt-metall som bildar lagerytan. Flänsen är en integrerad del av det yttre skalet och är utformad för att passa tätt mot de intilliggande komponenterna i maskinen.
Arbetsprincipen för Babbitt flänslager
Smörjning
Smörjning är en grundläggande aspekt av hur Babbitt flänslager fungerar. En tunn film av smörjmedel, vanligtvis olja eller fett, införs mellan Babbitt-metallytan och den roterande axeln. Denna smörjfilm fyller flera viktiga funktioner.
För det första minskar det friktionen mellan axeln och lagerytan. När axeln roterar skapar smörjmedelsmolekylerna en separation mellan de två ytorna, vilket gör att de kan glida förbi varandra med minimalt motstånd. Detta minskar inte bara slitaget utan förbättrar också maskinens effektivitet.
För det andra hjälper smörjmedlet till att avleda värme som genereras under driften av lagret. När axeln roterar, producerar friktion värme, och om denna värme inte avlägsnas kan det göra att Babbitt-metallen mjuknar eller till och med smälter. Smörjmedlet absorberar värmen och överför den bort från lagret och bibehåller en stabil driftstemperatur.
Hydrodynamisk smörjning
Babbitt flänslager fungerar enligt principen om hydrodynamisk smörjning. När axeln börjar rotera drar den in smörjmedlet i det smala gapet mellan axeln och lagerytan. När axelhastigheten ökar pressas smörjmedlet in i en kilformad film. Denna film genererar ett hydrodynamiskt tryck som stödjer belastningen på lagret.
Tryckfördelningen i smörjmedelsfilmen är inte enhetlig. Den är högst på den smalaste delen av kilen och avtar gradvis mot kanterna. Denna tryckfördelning säkerställer att axeln lyfts från lagerytan, vilket skapar en helfilmssmörjning. I detta tillstånd är axeln och lagerytan helt separerade av smörjmedelsfilmen, och den enda kontakten mellan dem är genom smörjmedelsmolekylerna.
Last - Bärförmåga
Bärförmågan hos Babbitt flänslager bestäms av flera faktorer. Babbitt-metallens egenskaper, såsom dess hårdhet och sträckgräns, spelar en betydande roll. En hårdare Babbitt-metall tål högre tryck utan att deformeras. Tjockleken på Babbitt-skiktet påverkar också lastkapaciteten. Ett tjockare lager kan fördela belastningen över en större yta, vilket minskar belastningen på lagerytan.
Lagrets utformning, inklusive storleken och formen på lagret och flänsen, påverkar också dess lastbärande förmåga. En väl utformad fläns kan hjälpa till att fördela den axiella belastningen jämnt, vilket förhindrar lokala spänningskoncentrationer. Dessutom är smörjmedelsfilmens tjocklek och dess förmåga att bära upp lasten avgörande. En tjockare och mer stabil smörjfilm kan bära högre belastningar.
Tillämpningar av Babbitt flänslager
Babbitt flänslager används ofta i olika industriella tillämpningar. Inom kraftproduktionsindustrin används de i ångturbiner, generatorer och vattenkraftsturbiner. Dessa applikationer kräver lager med hög belastningskapacitet och utmärkt stabilitet för att säkerställa en effektiv och tillförlitlig drift av utrustningen.
Inom marinindustrin används Babbitt flänslager i fartygsmotorer, propelleraxlar och andra roterande maskiner. Dessa lagers förmåga att motstå höga belastningar och motstå korrosion gör dem lämpliga för den hårda marina miljön.
De finns också ofta i storskalig tillverkningsutrustning, såsom valsverk, där de stöder tunga valsar och säkerställer smidig och exakt drift.
Fördelar med Babbitt flänslager
En av de främsta fördelarna med Babbitt flänslager är deras utmärkta slitstyrka. Den mjuka Babbitt-metallytan kan anpassa sig till mindre felställningar och ytojämnheter på skaftet, vilket minskar risken för för tidigt slitage. Detta resulterar i en längre livslängd för lagret och lägre underhållskostnader.
En annan fördel är deras höga lastkapacitet. Kombinationen av det starka stödmaterialet och Babbitt-metallskiktet gör att dessa lager kan bära tunga belastningar, vilket gör dem lämpliga för användning i tunga maskiner.
Den flänsade designen ger ytterligare fördelar, såsom axiell placering och tätning. Detta förenklar konstruktionen av maskineriet och förbättrar dess övergripande tillförlitlighet.
Underhåll och skötsel av Babbitt flänslager
Korrekt underhåll är viktigt för att säkerställa optimal prestanda och livslängd för Babbitt flänslager. Regelbunden inspektion av lagret är nödvändig för att kontrollera om det finns tecken på slitage, skador eller föroreningar av smörjmedel. Smörjmedelsnivån och kvaliteten bör övervakas och bytas med jämna mellanrum.
Om Babbitt-metallen visar tecken på överdrivet slitage kan det bli nödvändigt att fodra om lagret. Detta innebär att man tar bort det slitna Babbitt-lagret och applicerar ett nytt. Det är en känslig process som kräver specialiserad kompetens och utrustning.
Kontakta för köp och konsultation
Om du är i behov av högkvalitativa Babbitt flänslager för dina industriella applikationer, inbjuder jag dig att kontakta oss. Vårt team av experter kan ge dig detaljerad information om våra produkter, hjälpa dig att välja rätt lager för dina specifika behov och erbjuda teknisk support under hela inköpsprocessen. Vi är fast beslutna att tillhandahålla de bästa lösningarna för att möta dina krav och säkerställa en smidig drift av din maskin.
Referenser
- "Mechanical Design Handbook", redigerad av Robert C. Juvinall och Kurt M. Marshek. Denna omfattande handbok ger djupgående kunskaper om olika mekaniska komponenter, inklusive lager.
- "Handbook of Lubrication and Tribology", Volym 1: Applications and Design, redigerad av Bhushan Bharat. Den ger detaljerad information om smörjprinciper och deras tillämpning i olika typer av lager.
- Tekniska papper från branschledande tillverkare av Babbitt-lager, som ger praktiska insikter i design, drift och underhåll av dessa lager.
